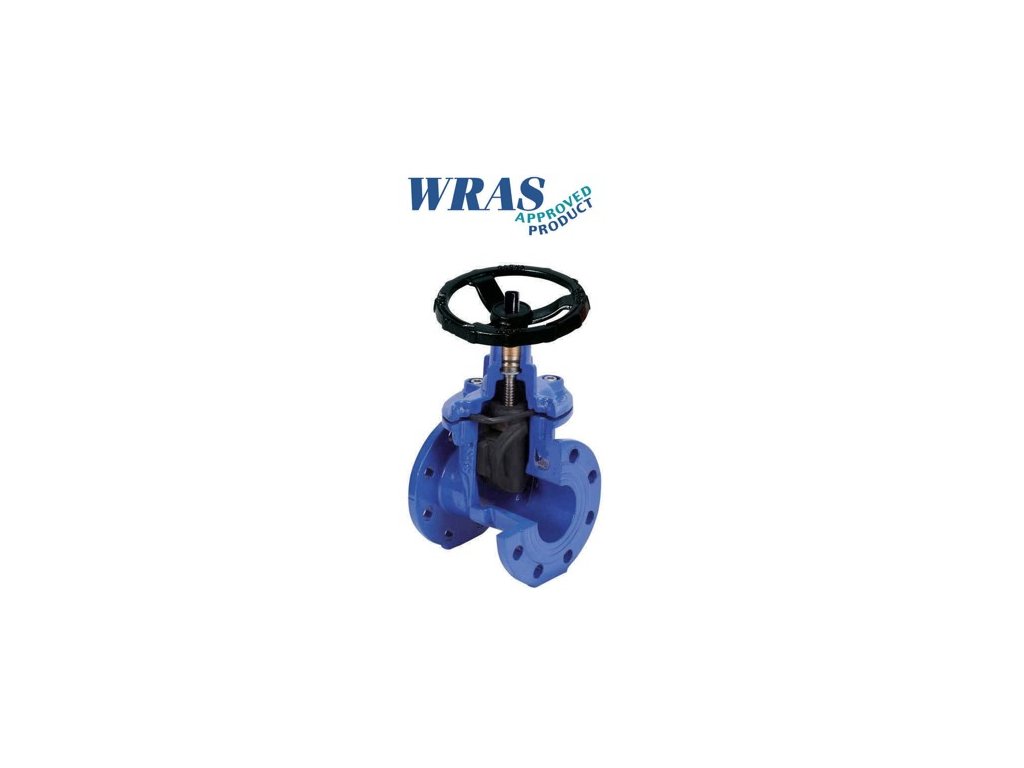

POGUMOVANÉ KLINOVÉ ŠUPÁTKO VRÁTANE RUČNÉHO KOLESA

Podrobný popis

Šupátko s pogumovaným klinom z tvárnej liatiny (GJS 500-7), PN16, pre pitnú vodu

Typ: DIN 3202 F4 / F5 | Norma EN 1074-2 | Epoxid 250 μm

Profesionálne prírubové šupátko s plne pogumovaným klinom je určené pre distribučné siete pitnej vody, vodárenské aplikácie a tlakové potrubné systémy. Vyznačuje sa vysokou odolnosťou voči korózii, dlhou životnosťou a spoľahlivým tesnením aj pri dlhodobej prevádzke.

✅ Hlavné výhody produktu

• Teleso, uzáver a klin z tvárnej (guľôčkovej) liatiny GJS 500-7 podľa EN 1563

• Plne pogumovaný klin (vrátane vnútornej časti) s otvorom na odvod vody

• Epoxidová ochrana RAL 5010 – 250 μm (vnútorná aj vonkajšia vrstva)

• Príruby podľa EN 1092-2, kompatibilné s PN10 aj PN16
  (do DN150 sú príruby PN10 a PN16 rovnaké)

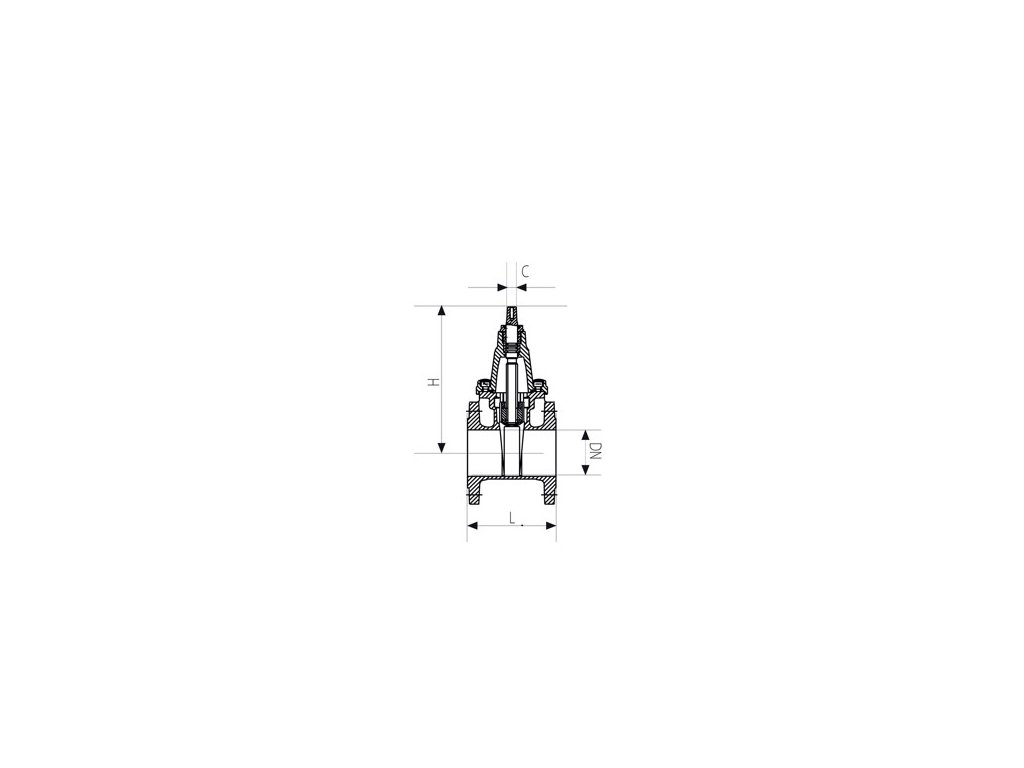

• Stavebná dĺžka podľa DIN 3202 F4 (krátka) alebo F5 (dlhá)

• Hriadeľ z nehrdzavejúcej ocele X32 Cr13 (UNI 6900)

• O-krúžkové tesnenie hriadeľa

• Liatinové ručné koleso podľa EN 12570

• Možnosť výmeny tesniaceho krúžku bez nutnosti odstavenia potrubia

• Bez bočných vedení klinu

📊 Technické parametre

• Menovitý tlak (PFA): 1,6 MPa (PN16 / 16 bar)

• Skúška telesa (otvorený ventil): 2,5 MPa (25 bar)

• Skúška tesnosti (zatvorený ventil): 2,0 MPa

• Prevádzková teplota: -10 °C až +80 °C (max. 90 °C podľa aplikácie)

• Krútiaci moment: podľa tabuľky UNI

• Rozsah dimenzií: DN 40 – DN 600
  (DN 350 v prevedení so zníženým priechodom)

📜 Normy a certifikácia

Šupátko je navrhnuté a vyrobené v súlade s normami:

• EN 1074-2

• EN 1171

• EN 558-1 (stavebná dĺžka / DIN 3202 F4-F5)

• EN 1092-2 (vŕtanie prírub)

• UNI 1171

Všetky materiály prichádzajúce do styku s vodou sú v súlade s ministerskými obežníkmi č. 102/78 a č. 174 z 6.4.2004 pre použitie s pitnou vodou.

💧 Oblasť použitia

• Rozvody pitnej vody

• Vodárenské siete

• Tlakové potrubné systémy

• Priemyselné aplikácie s vodou do 16 bar

🎯 Prečo si vybrať toto šupátko?

Vďaka robustnej konštrukcii z tvárnej liatiny, kvalitnej epoxidovej ochrane a plne pogumovanému klinu poskytuje dlhodobú spoľahlivosť, minimálne nároky na údržbu a vysokú bezpečnosť prevádzky. Ide o profesionálne riešenie pre vodárenské spoločnosti, projektantov a montážne firmy, ktoré požadujú certifikovaný produkt pre pitnú vodu.
